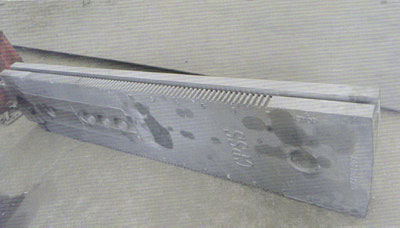

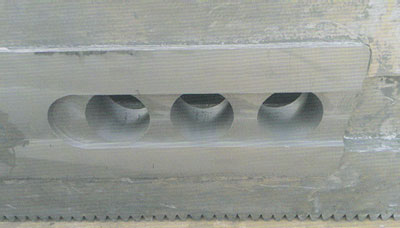

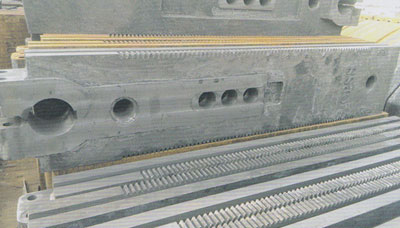

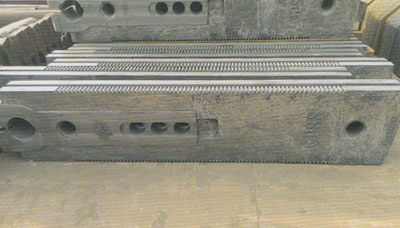

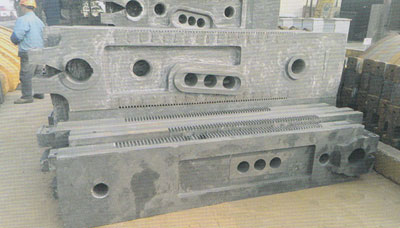

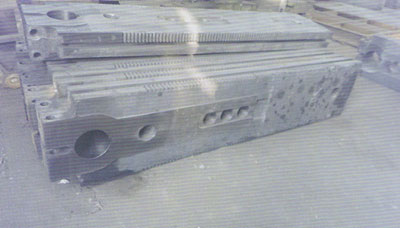

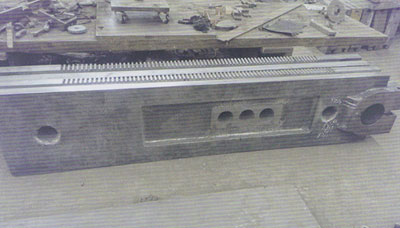

抽油機曲柄體
點擊:次 抽油機曲柄體的接觸壓力隨凸臺高度的增加而增加，較高的接觸應力能使銷與套 加緊密結合，從而降低曲柄銷與錐套的微動磨損程度。
抽油機曲柄體的接觸壓力隨凸臺高度的增加而增加，較高的接觸應力能使銷與套 加緊密結合，從而降低曲柄銷與錐套的微動磨損程度。建議在曲柄銷總成設計尺寸和安裝條件允許的情況下，設置15～20mm高度的凸臺。
當錐套厚度為20mm時，能獲得較合適的銷與套之間的接觸應力，同時也能保護曲柄體的懸臂端不被擴孔。
當曲柄銷錐度處于1：10～1：11之間時能降低曲柄銷的 大等效應力，從而降低曲柄銷疲勞破壞的程度，延長曲柄銷總成的工作壽命。
導致抽油機曲柄銷損壞的原因有多種，除少數是因為材料本身缺陷或原始裂紋引起的破壞外，大多數是由于曲柄銷連接發生松動，破壞了曲柄銷與錐套的配合狀態，改變了其受力狀況， 終致使曲柄銷發生彎曲疲勞破壞。為此，在分析抽油機曲柄銷結構特點的基礎上，提出相應的預防措施，設計了新的防轉結構曲柄銷。現場使用證明，這種新的曲柄銷具有工作、防松效果好、適用范圍廣以及結構簡單等優點，值得推廣使用。
對曲柄銷危險斷面進行強度校核時，應按彎曲扭轉復合疲勞 考慮，僅按彎曲疲勞 計算是不的。曲柄銷的破壞，疲勞斷裂是其根本原因。
對其疲勞斷裂的機理分析有：
(1)曲柄銷的低周疲勞斷裂。
(2)表面加工精度和表面層組織結構對疲勞斷裂的影響。
(3)防松預緊應力對疲勞斷裂的影響。
(4)腐蝕對疲勞斷裂的影響。
(5)微動磨損對疲勞裂紋的影響。
